DATA PIN IC OM8361 Philips

By -
IC OM8361 PHILIPS



Berikut Data Pinnya :

1.DEFMP
2.IIF DET
3.IF DET
4.INDENT
5.SIF IN
6.EXT A IN
7.VIDIO OUT
8.DEC
9.GND
10.VCC
11.GND
12.DEC
13.INT CVBS IN
14.SHARP
15.EXT CVBS IN
16.TV/AV
17.BRI
18.B OUT
19.G OUT
20.R OUT
21.BLANK
22.R IN
23.G IN
24.B IN
25.CONT
26.CDL
27.TINT
28,BY N
29.RY IN
30.RY OUT
31.BY OUT
 32.SECAM
 33.LFILTER
35.3.58X-TEL
35.4.43X-TEL
 36.H-START
 37.H.DRI
38.SAND
39.PHI2
40.PHII
41.V.FEET
42.V.RAPM
 43.V.DRI
44.AFC
 45.IF N
46.IF IN
 47.RF.AGC
48.AGC
 49.AGC.ADJ
 50.AUDIO OUT
 51.DEC
 52.DEC


Semoga Bermanfaat,🙏


Comments

Post a Comment

Popular posts from this blog

DATA PIN OUT DAN TEGANGAN IC TDA9381PS/N2/1/0747

By -
IC TDA9381PS/N2/1/0747 Berikut Data Pin Out Dan Tegangannya : Pin 1 : Power On/off. 3.0V Pin 2 : SCL. 4.9V Pin 3 : SDA. 4.9V Pin 4 : S-Volume. 3.2V Pin 5 : EXIT Bus/AV. 3.3V Pin 6 : S-Mute. 3.1V Pin 7 : key-IN. 3.3V Pin 8 : protect in. 3.2V Pin 9 : vss/GND Pin 10 : power LED. 0.1V Pin 11 : standby LED 3.3V Pin 12 : VSSA/GND Pin 13 : Secam PLL. 0.1V Pin 14 : VP2 8Volt. 7.9V Pin 15 : DEC DIG. 4.9V Pin 16 : PH2LF. 2.6V Pin 17 : PH1LF. 3.9V Pin 18 : GND3 Pin 19 : DEC BG. 3.9V Pin 20 : AVL Pin 21 : VDRB. 0.7V Pin 22 : VDRA. 0.8V Pin 23 : IF IN1. 1.8V Pin 24 : IF IN2. 1.8V Pin 25 : VSC. 3.8V Pin 26 : Ver IRef. 3.7V Pin 27 : RF-AGC out. 0.5/4.7V Pin 28 : Audio Deem. 8.0/2.8V Pin 29 : DEC S-Deem. 2.3/2.4V Pin 30 : GND2 Pin 31 : SPLL. 2.3V Pin 32 : AV1/2 RE out. 4.8V Pin 33 : H-DR out. 0.8V Pin 34 : FB-IN/SC-out. 0.6V Pin 35 : EXT Audio in. 3.6V Pin 36 : EHT. 1.7/1.8V Pin 37 : PLL IF. 2.4/2.8V Pin 38 : IF-video out. 3.3/4.3V Pin 39 : VP1. 8V. 7.9V Pin 40 : INT CVBS-IN. 3.9V Pin 41 : GND1 Pin 42
Read more

CARA MEMBUAT ALAT TEMBAK TABUNG TV / CRT

By -
  Untuk  Yang  Hoby  Electronik  khususnya  Para  Technisi  Servis  Pasti  Kadang  Bahkan  Sering  Sekali  Menemukan  Kendala  Tv  Seperti  Gambar  Redup  Atau  Kurang  Kontras,  Dilain  Waktu  Menemukan  Yang  Tampilan  Gambarnua  Dominan  Kesalah  Satu  Warna,  Kadang  Kemerahan, Kebiruan  Atau  Dominan  Hijau,  Kenapa  Bisa  Begitu  Simak  ya,,  Diantara  Kendala  Semua  Itu  Ada  Penyebabnya  Atau  Karena  Memang  Umur  Dari  Tabung  Tv  Tersebut  Yang  Sudah  Lemah  Atau  Berkurang  Emisinya.  Bila  Gambarnya Redup  Atau  Kurang  Kontras  Bisa  Disebabkan  Beberapa  Hal  : 1. Shot  G2  Screen  (  Ini  Bisa  Diperbaiki ) 2. Plybeck  Sudah  Lemah  Kadang  Juga  Ditemukan  Permalahan  Dibagian  ABLnya  Ini  Juga  Bisa  Diperbaiki  Dengan  Mengatasi  Dibagian  ABLnya /  Mengganti  Plybecknya,  Langsung  Bisa  Teratasi 3. Tamplian  Gambar  Yang  Dominan  Pada  Salah  Satu  Warna  Yaitu  Kemerahan,  Kebiruan  Atau  Kehijauan,  Ini  Disebabkan  Oleh  Salah  Satu  Warna  DiPin  RGB  Tabun
Read more

CARA MEMPERBAIKI BERBAGAI PROBLEM/KERUSAKAN MEGICOM

By -
Pada kesempatan kali ini Saya Akan memberikan Cara Mengatasi Beberapa Kendala/Problm Penanak Nasi atau Megicom, Agar Bisa dan Dapat Digunakan Kembali, Diantaranya :   1.  MATI TOTAL   2. NASI KADANG BASAH BAHKAN SERING BASI Pertama buka Body Megicom dari arah Bawah,ada sekrup satu buah,, Tuk Lebih Detiel Dan Lengkap Tonton Videonya : https://youtu.be/bVH4EUIYqfU   Rekomendasi Koleksi Semoga Bermanfaat,,🙏 BY.MOY Electro
Read more

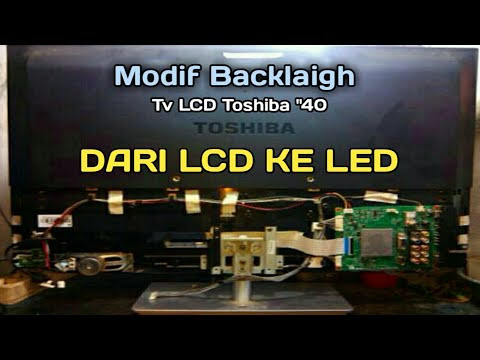

CARA MODIF TV LCD MENJADI TV LED
